Характеристики:
Ширина B (мм), 41/82
Высота H (мм),
Длина L (мм), 400; 500; 600; 700; 800; 900; 1000; 1200; 1500
Толщина металла (мм), 2,5
Пятка (мм), 120/120
Материал исполнения: Сталь оцинкованная по методу Сендзимира,
горячий цинк (гц), порошковая окраска (ral), нержавеющая сталь (н)

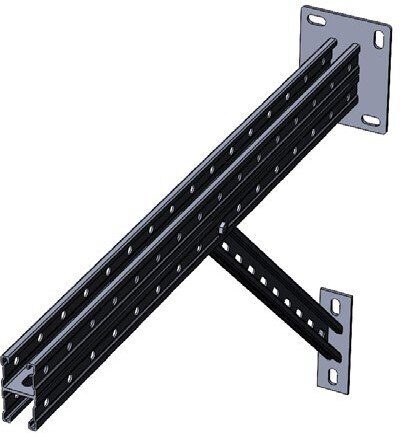

Тип изделия: Консоль для тяжелых нагрузок с укосиной Страт КТН
Тип соединения: Винтовой
Серийное производство: по ТУ
|
Артикул исп. Сендзимир |
Ширина B, мм |
Высота H, мм |
Толщина S, мм |
Длина L, мм |
Вес 1 м, кг |
Нагрузка. БРН, кг |
Гор. ци нк, (гц) |
Покрас ка, (ral) |
Нерж. ста ль, (н) |
|
Консоль для тяжелых нагрузок с укосиной Страт КТН-400 |
41/82 |
- |
2,5 |
400 |
3,66 |
1580 |
+ |
+ |
+ |
|
Консоль для тяжелых нагрузок с укосиной Страт КТН-500 |
41/82 |
- |
2,5 |
500 |
4,40 |
1440 |
+ |
+ |
+ |
|
Консоль для тяжелых нагрузок с укосиной Страт КТН-600 |
41/82 |
- |
2,5 |
600 |
5,14 |
1250 |
+ |
+ |
+ |
|
Консоль для тяжелых нагрузок с укосиной Страт КТН-700 |
41/82 |
- |
2,5 |
700 |
5,88 |
1110 |
+ |
+ |
+ |
|
Консоль для тяжелых нагрузок с укосиной Страт КТН-800 |
41/82 |
- |
2,5 |
800 |
6,62 |
910 |
+ |
+ |
+ |
|
Консоль для тяжелых нагрузок с укосиной Страт КТН-900 |
41/82 |
- |
2,5 |
900 |
7,36 |
780 |
+ |
+ |
+ |
|
Консоль для тяжелых нагрузок с укосиной Страт КТН-1000 |
41/82 |
- |
2,5 |
1000 |
8,10 |
640 |
+ |
+ |
+ |
|
Консоль для тяжелых нагрузок с укосиной Страт КТН-1200 |
41/82 |
- |
2,5 |
1200 |
9,57 |
590 |
+ |
+ |
+ |
|
Консоль для тяжелых нагрузок с укосиной Страт КТН-1500 |
41/82 |
- |
2,5 |
1500 |
11,80 |
540 |
+ |
+ |
+ |
Пример строки заказа исп. Сендзимир: Консоль для тяжелых нагрузок с укосиной
Страт КТН-500: КТН-артикул, 500-длина консоли в мм.
Пример строки заказа исп. электрохимическое цинкование: Консоль для тяжелых нагрузок с
укосиной Страт КТНэц-500: КТН-артикул, эц-электрохимическое цинкование, 500-длина консоли в мм.
Пример строки заказа исп. гор. цинк: Консоль для тяжелых нагрузок с укосиной Страт КТНгц-500:
КТН-артикул, гц- горячее цинкование, 500-длина консоли в мм.
Пример строки заказа исп. покраска: Консоль для тяжелых нагрузок с укосиной Страт КТНral-500:
КТН-артикул, ral-покраска, 500-длина консоли в мм.
Пример строки заказа исп. нерж. сталь: Консоль для тяжелых нагрузок с укосиной Страт КТНн-500:
КТН-артикул, н-нержавеющая сталь, 500-длина консоли в мм.
Назначение: Консоль для тяжелых нагрузок с укосиной Страт КТН применяется для крепления кабельной
трассы из ЛПЗ, ЛНЗ, НЛЗ, ЛПС ЛПСУ к вертикальным поверхностям, а также для создания опорных
конструкций с использованием одинарных и двойных Страт профилей СП 41х21, СП 41х41, СП 41х52, СП 41х62.
