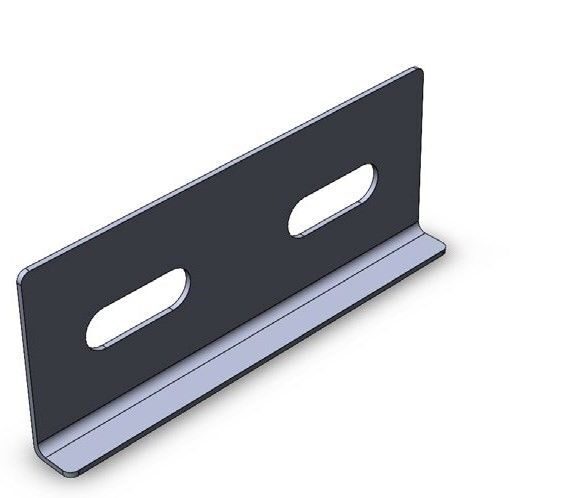

Соединитель лотка универсальный позиционный
Характеристики:
Ширина B (мм),
Высота H (мм), 40, 90;
Длина L (мм), 100;
Толщина металла (мм), Сендзимир 1,0;
Толщина металла (мм), Гор. цинк 1,0;
Толщина металла (мм), Нерж. сталь 1,0,
Материал исполнения: Сталь оцинкованная по методу Сендзимира,
горячий цинк (гц), порошковая окраска (ral), нержавеющая сталь (н)
Тип изделия: Соединитель лотка универсальный позиционный
Тип соединения: Винтовой,
Серийное производство: по ТУ.
|
Артикул исп. Сендзимир |
Длина L, мм |
Высота H, мм |
Толщина S, мм |
Вес 1 шт, кг |
Гор. ци нк, (гц) |
Покрас ка, (ral) |
Нерж. ста ль, (н) |
|
Соединитель лотка универсальный позиционный СЛУП 40x100-1,0 |
100 |
40 |
1,0 |
0,04 |
+ |
+ |
+ |
|
Соединитель лотка универсальный позиционный СЛУП 90x100-1,0 |
100 |
90 |
1,0 |
0,07 |
+ |
+ |
+ |
Пример строки заказа исп. Сендзимир: Соединитель лотка универсальный позиционный СЛУП 40х100-1,0:
СЛУП-артикул, 40-размер высоты планки, 100-длина планки, 1,0-толщина мм.
Пример строки заказа исп. гор. цинк: Соединитель лотка универсальный позиционный СЛУПгц 40х100-1,0:
СЛУП-артикул, гц-горячий цинк, 40-размер высоты планки, 100-длина планки, 1,0-толщина мм.
Пример строки заказа исп. покраска: Соединитель лотка универсальный позиционный СЛУПral 40х100-1,0:
СЛУП-артикул, ral-покраска, 40-размер высоты планки, 100-длина планки, 1,0-толщина мм.
Пример строки заказа исп. нерж. сталь: Соединитель лотка универсальный позиционный СЛУПн 40х100-1,0:
СЛУП артикул, н-нержавеющая сталь, 40-размер высоты планки, 100-длина планки, 1,0-толщина мм.
Назначение: Соединитель лотка универсальный позиционный СЛУП предназначен для соединения лотков ЛПЗ, ЛНЗ,
между собой или лотков и фасонных изделий при отсутствии разъемов «папа-мама» а также в местах реза.
Способ монтажа: Соединитель лотка универсальный позиционный СЛУП устанавливается внутри лотка и фиксируется
с помощью комплекта соединительного винт М6х12, гайка
