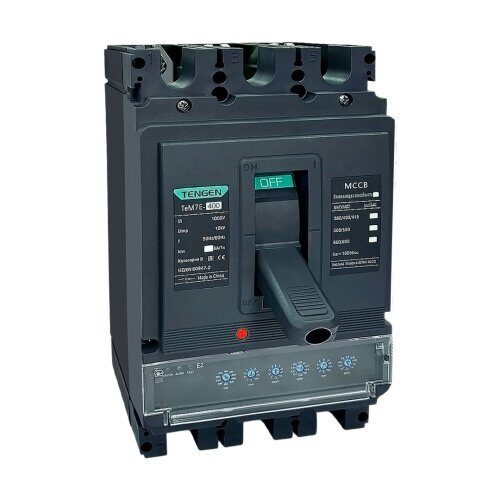

Выключатель автоматический TENGEN TEM7E-400M/3300, 3P, 400A, 415VAC, 85kA, тип Е2 (TEN215589)
Торговая марка TENGEN
Серия TEM7E-400M
Артикул продукта (TEN215589)
ХАРАКТЕРИСТИКИ
Количество полюсов: 3P
Номинальный ток, А 400
Отключающая способность, кА 85
Номинальное напряжение, V AC: 380/400, 500/550, 660/690
Номинальная частота (f), Hz 50/60
Тип расцепителя: электронный (Е)
Особенности расцепителя: селективный
Категория применения, В
Расцепитель перегрузки ((Ir), A 0,4_1xIn (160A-180A-200A-250A-280A-315A-350A-375A-400A)
Расцепитель КЗ мгновенный (Ii), A 2_14xIr + OFF
Временная задержка для включения защиты Ir (tr), s 1_16 + OFF (6xIr)
Расцепитель КЗ с выдержкой времени (селективный) (Isd), А 1,5_10xIr
Уставка предварительной защиты от перегрузки (Ip), A 0,7_1,0xIr
Защита сверхбыстрая MCR, A 18xIn (до 30ms)
Номинальное напряжение изоляции (Ui), V, AC: 1000
Номинальное импульсное перенапряжение (Uimp), kV 12
Механическая износостойкость, не менее циклов, 15000
Максимальное сечение подключаемого проводника, mm², 240
Индикация LED, (G-норма, Y-предвар. перегрузка, R-авария)
Габаритные размеры: (LxWxH), mm 255x140x110
Монтажное положение: произвольное
Температура окружающей среды (рабочая), °С -40 +70
Серия TEM7E-400M
Артикул продукта (TEN215589)
ХАРАКТЕРИСТИКИ
Количество полюсов: 3P
Номинальный ток, А 400
Отключающая способность, кА 85
Номинальное напряжение, V AC: 380/400, 500/550, 660/690
Номинальная частота (f), Hz 50/60
Тип расцепителя: электронный (Е)
Особенности расцепителя: селективный
Категория применения, В
Расцепитель перегрузки ((Ir), A 0,4_1xIn (160A-180A-200A-250A-280A-315A-350A-375A-400A)
Расцепитель КЗ мгновенный (Ii), A 2_14xIr + OFF
Временная задержка для включения защиты Ir (tr), s 1_16 + OFF (6xIr)
Расцепитель КЗ с выдержкой времени (селективный) (Isd), А 1,5_10xIr
Уставка предварительной защиты от перегрузки (Ip), A 0,7_1,0xIr
Защита сверхбыстрая MCR, A 18xIn (до 30ms)
Номинальное напряжение изоляции (Ui), V, AC: 1000
Номинальное импульсное перенапряжение (Uimp), kV 12
Механическая износостойкость, не менее циклов, 15000
Максимальное сечение подключаемого проводника, mm², 240
Индикация LED, (G-норма, Y-предвар. перегрузка, R-авария)
Габаритные размеры: (LxWxH), mm 255x140x110
Монтажное положение: произвольное
Температура окружающей среды (рабочая), °С -40 +70
