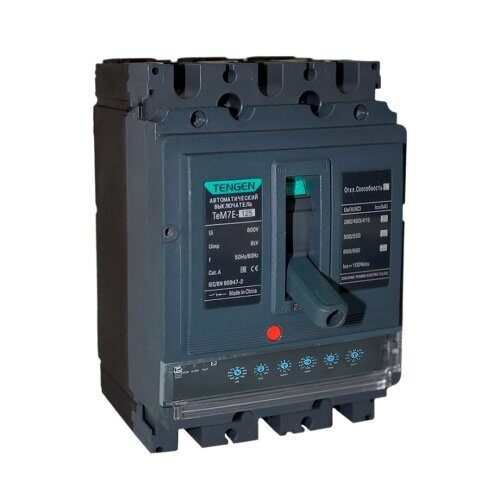

Выключатель автоматический TENGEN TEM7E-125L/3300, 3P, 50A, 415VAC, 50kA, тип Е2 (TEN215500)
Торговая марка TENGEN
Серия TEM7E-125L
Артикул продукта (TEN215500)
ХАРАКТЕРИСТИКИ
Количество полюсов: 3P
Номинальный ток, А 50
Отключающая способность, кА 50
Номинальное напряжение, V AC: 380/400, 500/550, 660/690
Номинальная частота (f), Hz 50/60
Тип расцепителя: электронный (Е)
Особенности расцепителя: селективный
Категория применения, A
Расцепитель перегрузки ((Ir), A 0,4_1xIn (20A-22A-25A-28A-30A-32A-36A-40A-45A-50A)
Расцепитель КЗ мгновенный (Ii), A 2_14xIr + OFF
Временная задержка для включения защиты Ir (tr), s 1_16 + OFF (6xIr)
Расцепитель КЗ с выдержкой времени (селективный) (Isd), А 1,5_10xIr
Уставка предварительной защиты от перегрузки (Ip), A 0,7_1,0xIr
Защита сверхбыстрая MCR, A 18xIn (до 30ms)
Номинальное напряжение изоляции (Ui), V, AC: 800
Номинальное импульсное перенапряжение (Uimp), kV 8
Механическая износостойкость, не менее циклов, 20000
Максимальное сечение подключаемого проводника, mm², 50
Индикация LED, (G-норма, Y-предвар. перегрузка, R-авария)
Габаритные размеры: (LxWxH), mm 161x105x88
Монтажное положение: произвольное
Температура окружающей среды (рабочая), °С -45 +70
Серия TEM7E-125L
Артикул продукта (TEN215500)
ХАРАКТЕРИСТИКИ
Количество полюсов: 3P
Номинальный ток, А 50
Отключающая способность, кА 50
Номинальное напряжение, V AC: 380/400, 500/550, 660/690
Номинальная частота (f), Hz 50/60
Тип расцепителя: электронный (Е)
Особенности расцепителя: селективный
Категория применения, A
Расцепитель перегрузки ((Ir), A 0,4_1xIn (20A-22A-25A-28A-30A-32A-36A-40A-45A-50A)
Расцепитель КЗ мгновенный (Ii), A 2_14xIr + OFF
Временная задержка для включения защиты Ir (tr), s 1_16 + OFF (6xIr)
Расцепитель КЗ с выдержкой времени (селективный) (Isd), А 1,5_10xIr
Уставка предварительной защиты от перегрузки (Ip), A 0,7_1,0xIr
Защита сверхбыстрая MCR, A 18xIn (до 30ms)
Номинальное напряжение изоляции (Ui), V, AC: 800
Номинальное импульсное перенапряжение (Uimp), kV 8
Механическая износостойкость, не менее циклов, 20000
Максимальное сечение подключаемого проводника, mm², 50
Индикация LED, (G-норма, Y-предвар. перегрузка, R-авария)
Габаритные размеры: (LxWxH), mm 161x105x88
Монтажное положение: произвольное
Температура окружающей среды (рабочая), °С -45 +70
