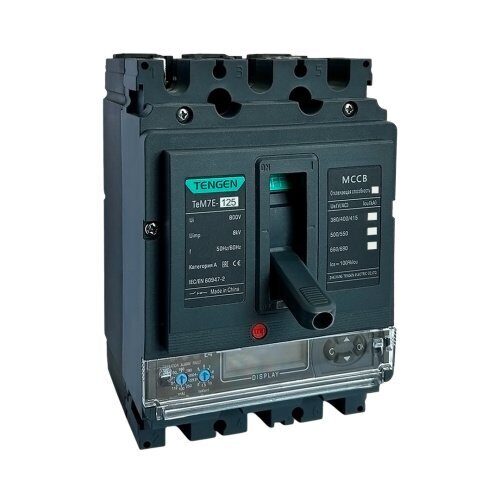

Выключатель автоматический TENGEN TEM7E-125M/3300, 3P, 50A, 415VAC, 85kA, тип E4 (LCD, MODBUS RTU) (TEN215051)

Описание

Торговая марка                        TENGEN
Серия                                          TEM7E-125M
Артикул продукта                    (TEN215051)
ХАРАКТЕРИСТИКИ
Количество полюсов:                        3P
Номинальный ток, А                         50
Отключающая способность, кА     85
Номинальное напряжение, V   AC: 380/400, 500/550, 660/690
Номинальная частота (f), Hz          50/60
Тип расцепителя:         электронный  (Е)
Особенности расцепителя:   селективный
Категория применения,                     А
Расцепитель перегрузки ((Ir), A    0,4_1xIn (точная регулировка от 20А до 50А с шагом 1A)
Расцепитель КЗ мгновенный (Ii), A      2_14xIr + OFF (точная регулировка с шагом 0,5xIr)
Временная задержка для включения защиты Ir (tr), s     1_16 + OFF (6xIr)
Расцепитель КЗ с выдержкой времени (селективный) (Isd), А   1,5_10xIr + OFF (точная регулировка с шагом 0,5xIr)
Защита от замыкания на землю (Ig), A       0,2_1xIn + OFF (точная регулировка с шагом 0,5xIn)
Защита от асимметрии (Iunbal), %        10_60 + OFF (точная регулировка с шагом 1%)
Функции измерения:                  ток (A-B-C), напряжение (L-N, L-L), мощность (S, P, Q), cosφ и пр.
Защита Umin и Umax (Uov), VAC         240_480 + OFF (точная регулировка с шагом 1V)
Функция "тепловой памяти",           есть
Уставка предварительной защиты от перегрузки (Ip), A     0,7_1,0xIr +OFF
Защита сверхбыстрая MCR, A              18xIn (до 30ms)
Коммуникация:           Modbus RTU (RS-485)
Журнал событий:        есть, сохр. 20 последних
Номинальное напряжение изоляции (Ui), V,  AC:              800
Номинальное импульсное перенапряжение (Uimp), kV   8
Механическая износостойкость, не менее циклов,           20000
Максимальное сечение подключаемого проводника, mm²,  50
Индикация LED,  (G-норма, Y-предвар. перегрузка, R-авария)
Габаритные размеры: (LxWxH), mm      161x105x88
Монтажное положение:            произвольное
Температура окружающей среды (рабочая), °С    -20 +70
