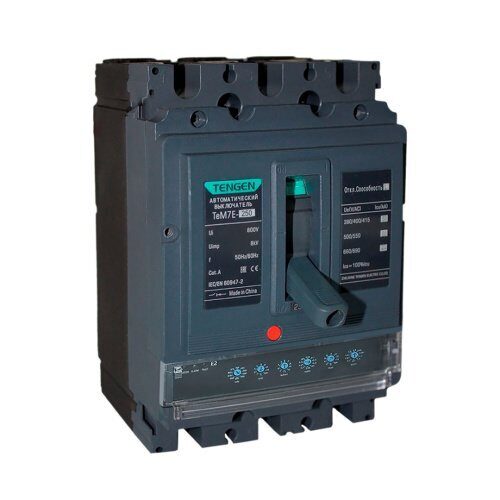

Выключатель автоматический TENGEN TEM7E-250L/3300, 3P, 160A, 415VAC, 50kA, тип Е2 (TEN215525)
Торговая марка TENGEN
Серия TEM7E-250L
Артикул продукта (TEN215525)
ХАРАКТЕРИСТИКИ
Количество полюсов: 3P
Номинальный ток, А 160
Отключающая способность, кА 50
Номинальное напряжение, V AC: 380/400, 500/550, 660/690
Номинальная частота (f), Hz 50/60
Тип расцепителя: электронный (Е)
Особенности расцепителя: селективный
Категория применения, A
Расцепитель перегрузки ((Ir), A 0,4_1xIn (63A-70A-80A-90A-100A-110A-125A-140A-150A-160A)
Расцепитель КЗ мгновенный (Ii), A 2_14xIr + OFF
Временная задержка для включения защиты Ir (tr), s 1_16 + OFF (6xIr)
Расцепитель КЗ с выдержкой времени (селективный) (Isd), А 1,5_10xIr
Уставка предварительной защиты от перегрузки (Ip), A 0,7_1,0xIr
Защита сверхбыстрая MCR, A 18xIn (до 30ms)
Номинальное напряжение изоляции (Ui), V, AC: 800
Номинальное импульсное перенапряжение (Uimp), kV 8
Механическая износостойкость, не менее циклов, 20000
Максимальное сечение подключаемого проводника, mm², 120
Индикация LED, (G-норма, Y-предвар. перегрузка, R-авария)
Габаритные размеры: (LxWxH), mm 161x105x88
Монтажное положение: произвольное
Температура окружающей среды (рабочая), °С -40 +70
Серия TEM7E-250L
Артикул продукта (TEN215525)
ХАРАКТЕРИСТИКИ
Количество полюсов: 3P
Номинальный ток, А 160
Отключающая способность, кА 50
Номинальное напряжение, V AC: 380/400, 500/550, 660/690
Номинальная частота (f), Hz 50/60
Тип расцепителя: электронный (Е)
Особенности расцепителя: селективный
Категория применения, A
Расцепитель перегрузки ((Ir), A 0,4_1xIn (63A-70A-80A-90A-100A-110A-125A-140A-150A-160A)
Расцепитель КЗ мгновенный (Ii), A 2_14xIr + OFF
Временная задержка для включения защиты Ir (tr), s 1_16 + OFF (6xIr)
Расцепитель КЗ с выдержкой времени (селективный) (Isd), А 1,5_10xIr
Уставка предварительной защиты от перегрузки (Ip), A 0,7_1,0xIr
Защита сверхбыстрая MCR, A 18xIn (до 30ms)
Номинальное напряжение изоляции (Ui), V, AC: 800
Номинальное импульсное перенапряжение (Uimp), kV 8
Механическая износостойкость, не менее циклов, 20000
Максимальное сечение подключаемого проводника, mm², 120
Индикация LED, (G-норма, Y-предвар. перегрузка, R-авария)
Габаритные размеры: (LxWxH), mm 161x105x88
Монтажное положение: произвольное
Температура окружающей среды (рабочая), °С -40 +70
