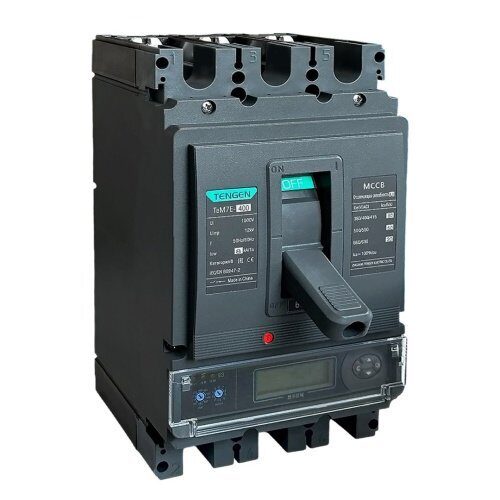

Торговая марка TENGEN
Серия TEM7E-400H
Артикул продукта (TEN215140)
ХАРАКТЕРИСТИКИ
Количество полюсов: 3P
Номинальный ток, А 400
Отключающая способность, кА 100
Номинальное напряжение, V AC: 380/400, 500/550, 660/690
Номинальная частота (f), Hz 50/60
Тип расцепителя: электронный (Е)
Особенности расцепителя: селективный
Категория применения, В
Расцепитель перегрузки ((Ir), A 0,4_1xIn (точная регулировка от 160А до 400А с шагом 1A)
Расцепитель КЗ мгновенный (Ii), A 2_14xIr + OFF (точная регулировка с шагом 0,5xIr)
Временная задержка для включения защиты Ir (tr), s 1_16 + OFF (6xIr)
Расцепитель КЗ с выдержкой времени (селективный) (Isd), А 1,5_10xIr + OFF (точная регулировка с шагом 0,5xIr)
Защита от замыкания на землю (Ig), A 0,2_1xIn + OFF (точная регулировка с шагом 0,5xIn)
Защита от асимметрии (Iunbal), % 10_60 + OFF (точная регулировка с шагом 1%)
Функции измерения: ток (A-B-C), напряжение (L-N, L-L), мощность (S, P, Q), cosφ и пр.
Защита Umin и Umax (Uov), VAC 240_480 + OFF (точная регулировка с шагом 1V)
Функция "тепловой памяти", есть
Уставка предварительной защиты от перегрузки (Ip), A 0,7_1,0xIr +OFF
Защита сверхбыстрая MCR, A 18xIn (до 30ms)
Коммуникация: Modbus RTU (RS-485)
Журнал событий: есть, сохр. 20 последних
Номинальное напряжение изоляции (Ui), V, AC: 1000
Номинальное импульсное перенапряжение (Uimp), kV 12
Механическая износостойкость, не менее циклов, 15000
Максимальное сечение подключаемого проводника, mm², 240
Индикация LED, (G-норма, Y-предвар. перегрузка, R-авария)
Габаритные размеры: (LxWxH), mm 255x140x110
Монтажное положение: произвольное
Температура окружающей среды (рабочая), °С -20 +70
