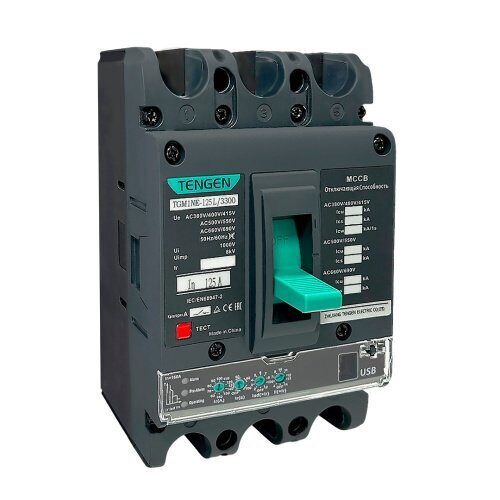

Выключатель автоматический TENGEN TGM1NE-125L/3300, 3P, 63A, 415VAC, 36kA, тип E (TEN217204)
Торговая марка TENGEN
Серия TGM1NE-125L
Артикул продукта (TEN217250)
ХАРАКТЕРИСТИКИ
Количество полюсов: 3P
Номинальный ток, А 63
Отключающая способность, кА 36
Номинальное напряжение, V AC: 380/400, 500/550, 660/690
Номинальная частота (f), Hz 50/60
Тип расцепителя: электронный (Е)
Особенности расцепителя: селективный
Расцепитель перегрузки ((Ir), A 0,4_1xIn (25A-28A-32A-36A-40A-45A-50A-56A-63А)
Расцепитель КЗ мгновенный (Ii), A 4_14xIr + OFF
Временная задержка для включения защиты Ir (tr), s 12_150 (2xIr) + OFF
Расцепитель КЗ с выдержкой времени (селективный) (Isd), А 2_12xIr + OFF
Уставка предварительной защиты от перегрузки (Ip), A 0.9xIr
Номинальное напряжение изоляции (Ui), V, AC: 1000
Номинальное импульсное перенапряжение (Uimp), kV 8
Максимальное сечение подключаемого проводника, mm² 70
Индикация LED, (G-норма, Y-предвар. перегрузка, R-авария)
Габаритные размеры: (LxWxH), mm 151х93х99
Монтажное положение: произвольное
Температура окружающей среды (рабочая), °С -35 +70
Серия TGM1NE-125L
Артикул продукта (TEN217250)
ХАРАКТЕРИСТИКИ
Количество полюсов: 3P
Номинальный ток, А 63
Отключающая способность, кА 36
Номинальное напряжение, V AC: 380/400, 500/550, 660/690
Номинальная частота (f), Hz 50/60
Тип расцепителя: электронный (Е)
Особенности расцепителя: селективный
Расцепитель перегрузки ((Ir), A 0,4_1xIn (25A-28A-32A-36A-40A-45A-50A-56A-63А)
Расцепитель КЗ мгновенный (Ii), A 4_14xIr + OFF
Временная задержка для включения защиты Ir (tr), s 12_150 (2xIr) + OFF
Расцепитель КЗ с выдержкой времени (селективный) (Isd), А 2_12xIr + OFF
Уставка предварительной защиты от перегрузки (Ip), A 0.9xIr
Номинальное напряжение изоляции (Ui), V, AC: 1000
Номинальное импульсное перенапряжение (Uimp), kV 8
Максимальное сечение подключаемого проводника, mm² 70
Индикация LED, (G-норма, Y-предвар. перегрузка, R-авария)
Габаритные размеры: (LxWxH), mm 151х93х99
Монтажное положение: произвольное
Температура окружающей среды (рабочая), °С -35 +70
